Beschreibung

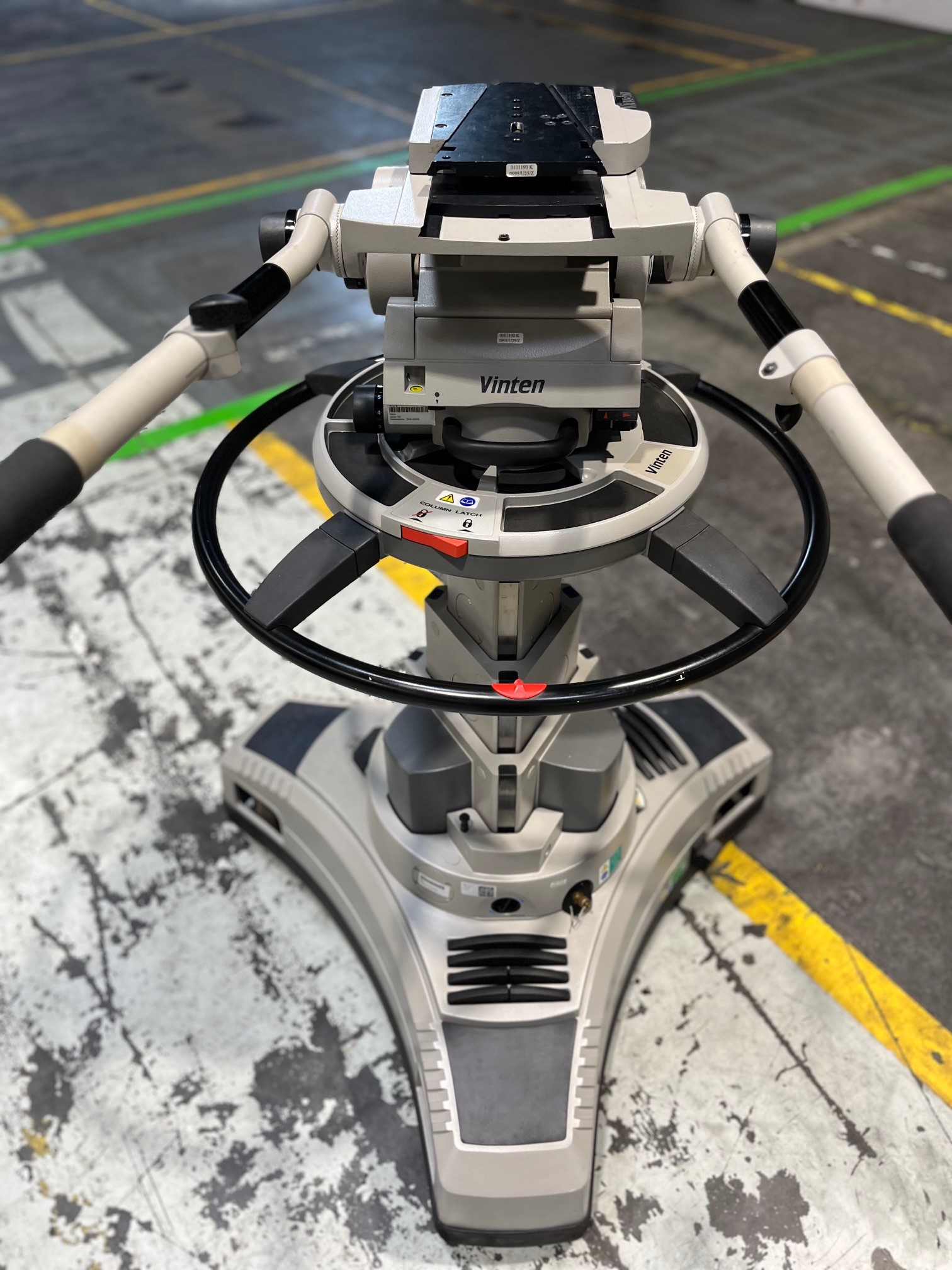

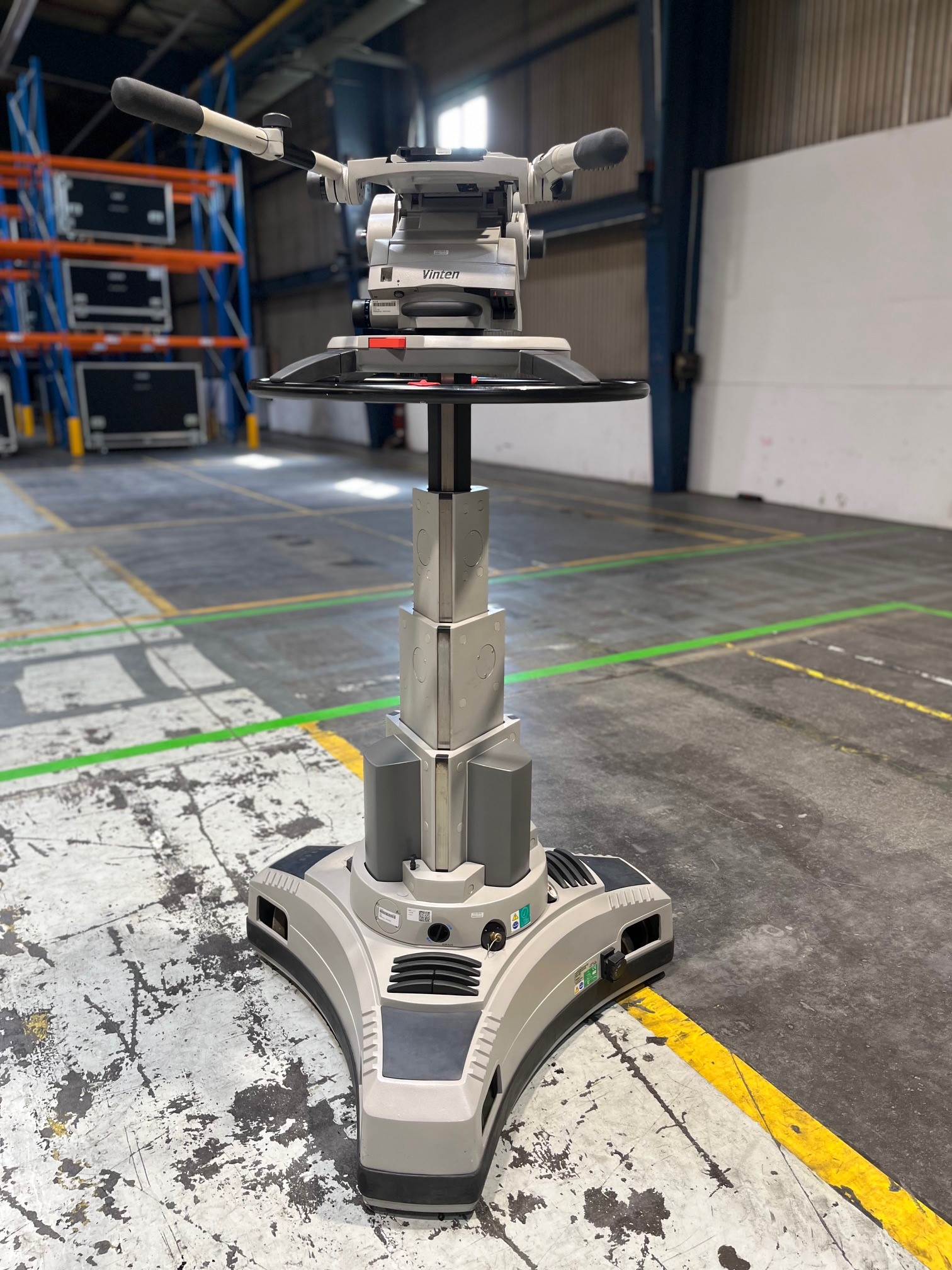

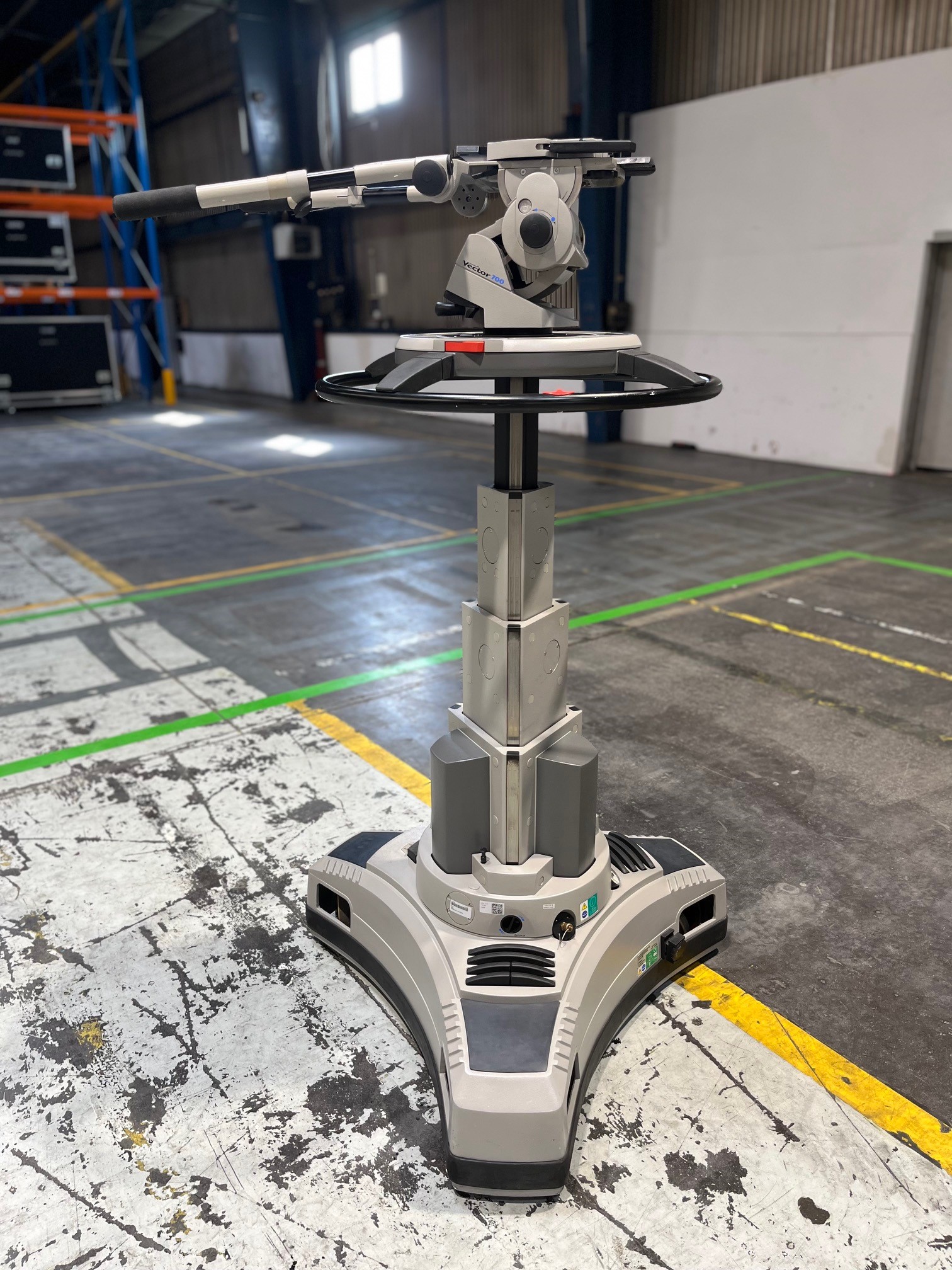

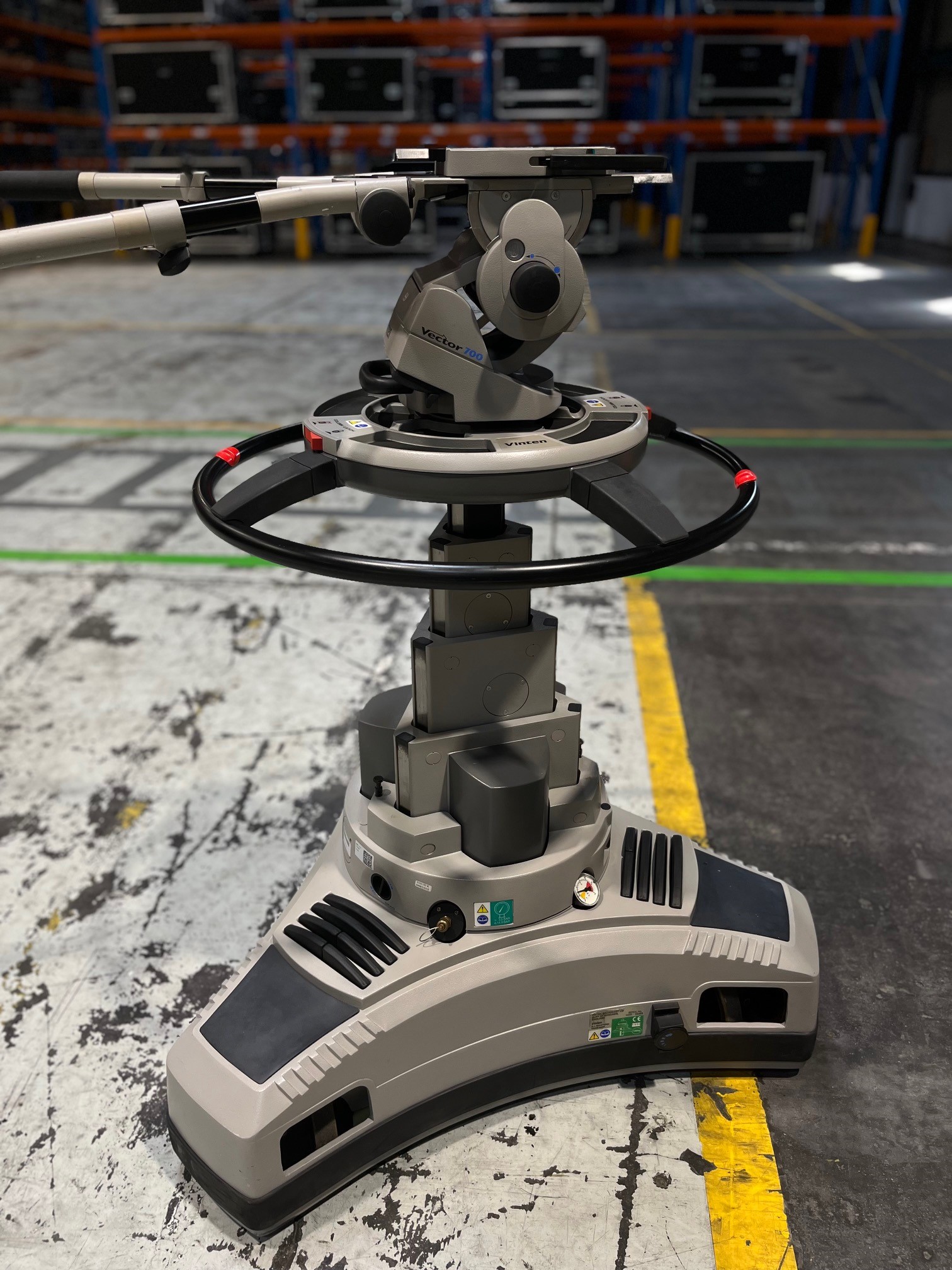

Technische Daten Quattro L (V3852-4991) :

• Nutzlast 105 kg (231,5 lb)
• Sockelgewicht 158 kg (348 lb)
• Ausgleichsgewichte
  • Hauptgewichte (5 x 1,0 kg) 5,0 kg (11 lb)
  • Zusatzgewichte (6 x 0,5 kg) 3,0 kg (6,6 lb)
• Mindesthöhe – bei vollständig eingefahrenen Rädern 45,2 cm (17,8 in.)
• Maximale Höhe – bei maximaler
• Bodenfreiheit 148 cm (58,2 in.)
• Bodenfreiheit 0–2,8 cm (0–1,1 in.)
• Hub pro Hub 100 cm (39,4 in.)
• Türbreite 107 cm (42 in.)
• Durchgangsbreite
  • Kleiner Lenkring 92 cm (36,2 in.)
  • Großer Lenkring 92,4 cm (36,4 in.)
• Raddurchmesser 16 cm (6,3 in.)
• Durchmesser des Lenkrings
  • klein 58,9 cm (23 in.)
  • groß 74 cm (29 in.)
• Maximaler Arbeitsdruck 16,3 bar (236 psi)
• Druck des Überdruckventils 18 bar (260 psi)

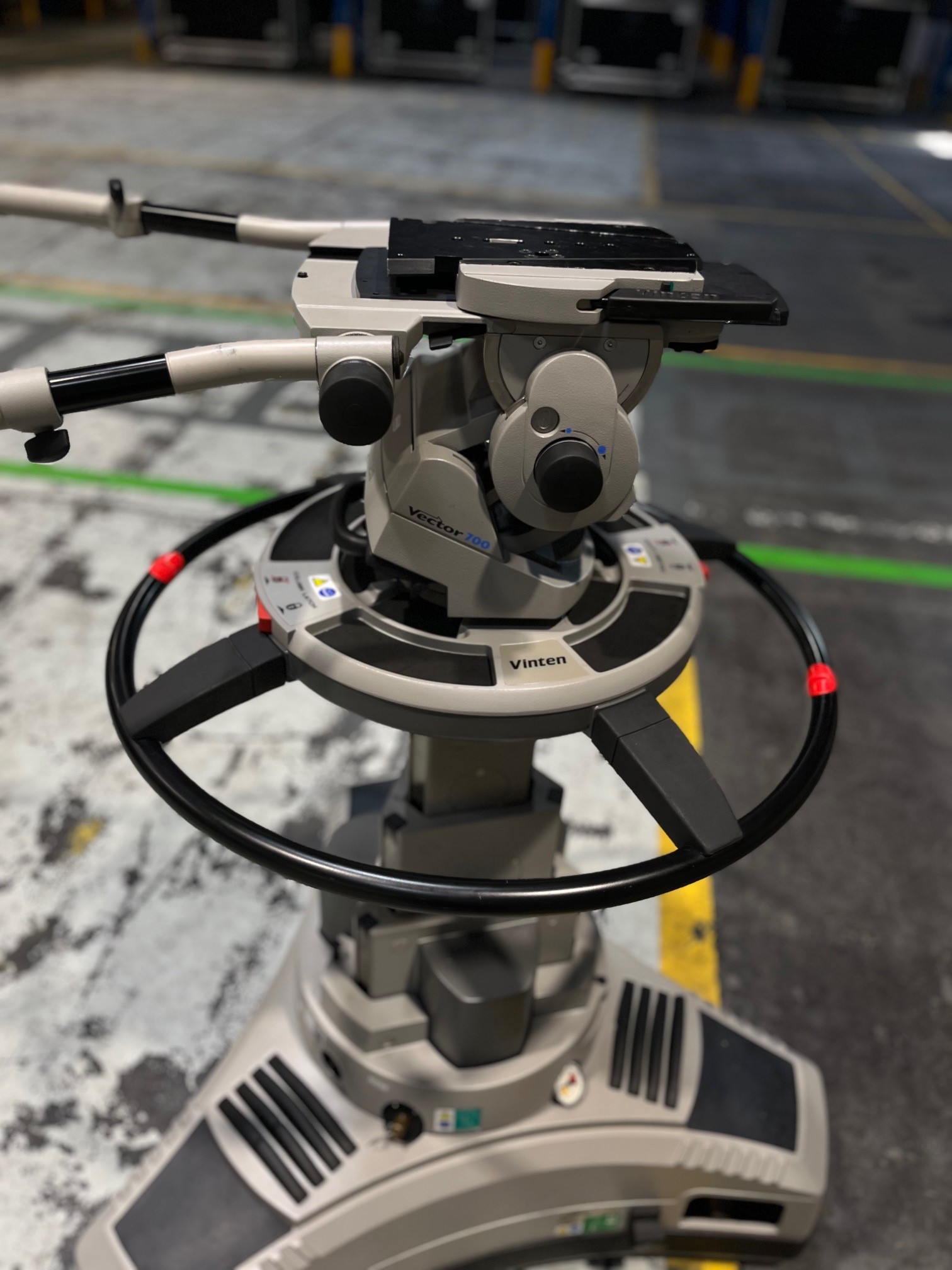

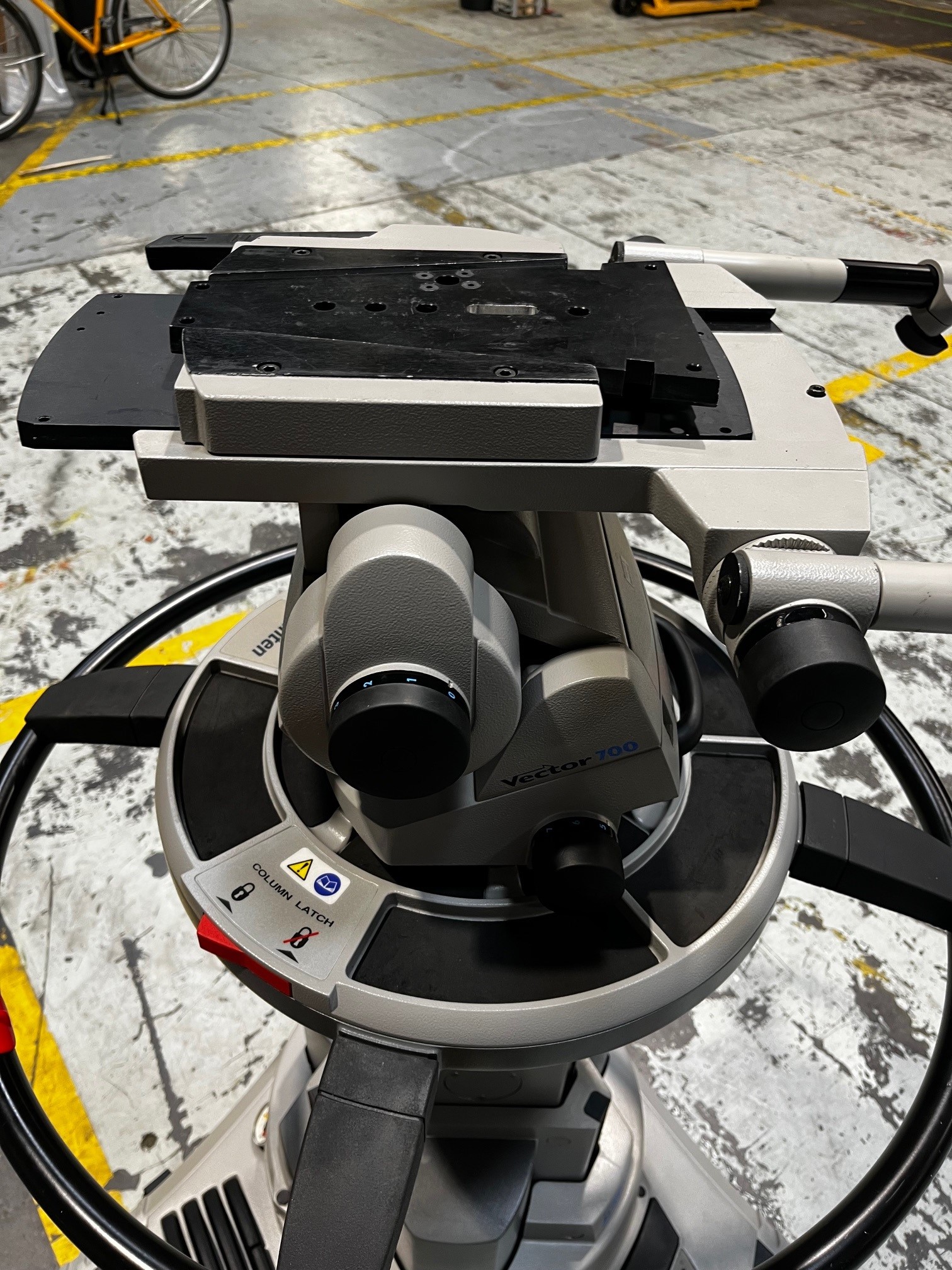

Technische Daten Vector 700 ( 3448-8) :

• Maximale Nutzlast 70 kg (154 lb)
• Höhenbereich des Schwerpunkts der Nutzlast
  • Vector 700 80 mm (3 in.) bis 200 mm (8 in.)
  • Vector 700H 80 mm (3 in.) bis 250 mm (10 in.)
• Gewicht (komplett mit Schwenkarm und Keiladapter)
  • Vector 700 18,85 kg (41,5 lb)
  • Vector 700H 19,15 kg (42,1 lb)
• Gesamtabmessungen
  • Höhe (flache Basis mit Keiladapter)
    • Minimale Balanceeinstellung 255 mm (10,0 in.)
    • Maximale Balanceeinstellung 355 mm (14,0 in.)
  • Länge (ohne Schwenkarm) 355 mm (14,0 in.)
  • Breite (ohne Schwenkstange) 350 mm (13,8 in.)
  • Breite (mit zwei Schwenkstangen) 445 mm (17,5 in.)
• Neigungsbereich
  • Vector 700 ±60°
  • Vector 700H ±52°
• Schwenkbereich 360°
